RFID定位器F22B
前言
任聯RFID電子標簽F22B產品規格、使用說明手冊。
RFID電子標簽F22B
? 2.4G RFID信號發射器。
? 信號穩定，發射距離不低于300米（無遮擋情況下）。
? 工業膠水牢粘于電動車內部。
? 高能電池供電，使用壽命達3年。
? 防潮（IP67防水等級）防止煙霧防震，抗打擊通過高溫測試。
? 手機開局：二維碼掃碼開局。
資料意見反饋
如您在使用過程中發現資料的意見與建議，歡迎致電0571-85458286。
1RFID電子標簽F22B產品概述
RFID電子標簽F22B是杭州任聯自主研發的2.4G RFID無線信號發射終端，經過無線感應基站時，基站感應到RFID電子標簽并上傳到大數據后臺，通過基站的位置刻畫出電子標簽運動的軌跡。F22B采用成熟方案，功耗低，成本低，性價比高，目前廣泛用于成熟應用在智慧城市電動車防盜解決方案、智慧小區等基于位置定位的解決方案中。
2產品特點
使用壽命達3年
? 功耗低，待機功耗小于2UA。
? 采用高容量電池供電。
信號穩定
? 2.4G RFID無線信號發射終端，成熟方案。
? 板載天線，信號穩定，發射距離不低于300米（無遮擋情況下）。
專業室外高端品質
? 工業級室外終端，IP67可達浸水防護等級。
? 抗老化ABS塑料外殼,經過高溫測試。
? 防止煙霧防震 抗打擊。
安裝簡便牢固
? 工業膠水牢粘于電動車內部。
? 也可以用3M高溫海綿雙面膠粘貼在電動車上面。

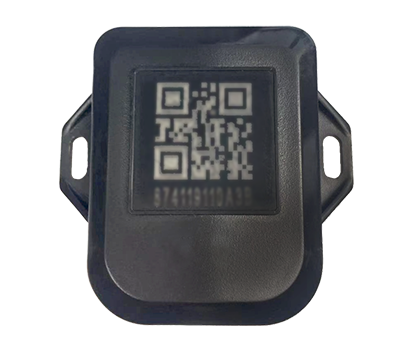

3產品外觀

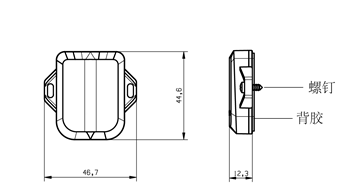

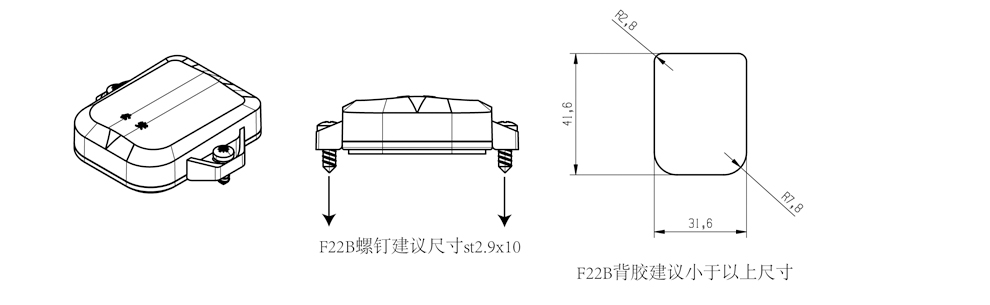

電子標簽尺寸：
長46.7mm,寬44.6mm,厚12.3mm
4產品規格
參數 |
參數值 |
尺寸 |
46.7*44.6*12.3mm (不包含天線) |
重量 |
19g |
供電 |
電池 |
接口 |
/ |
無線模塊 |
1個無線模塊 2.4G：RFID |
天線 |
板載天線 |
功耗 |
待機＜2uA |
溫度 |
工作溫度：-20℃~60℃ 存儲溫度：-40℃~70℃ |
濕度 |
工作濕度/存儲溫度： 5%~95% (非冷凝) |
防護等級 |
IP67 |
最遠視距 |
300米 |
識別能力 |
/ |
壽命 |
3年 |
維護管理 |
/ |
5使用說明
概覽
安裝在電動車上時，采用可以采用工業膠水也可以采用3M海綿雙面膠粘貼。安裝環境和安裝方向請嚴格遵守，否則會影響信號的強度。
室內環境要求：

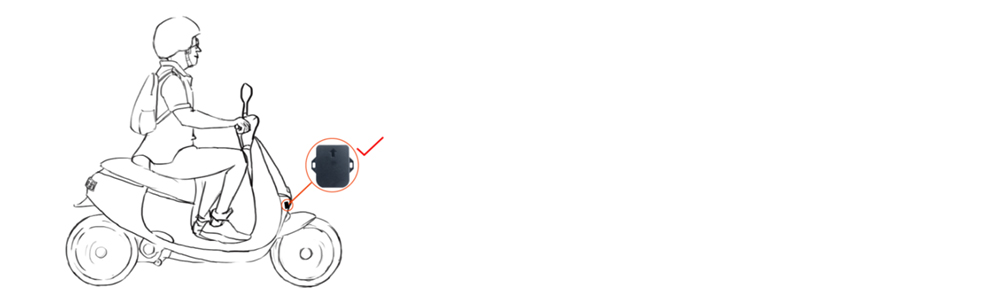

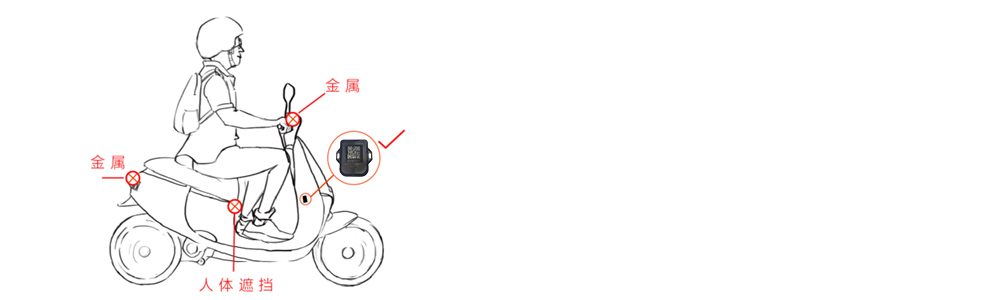

1） 安裝在電動車上無金屬和人體遮擋的地方，通常在電動車前部。
如下圖
2）安裝方向：通箭頭必須朝上，位置必須是垂直于地面（如下圖），否則會嚴重影響電子標簽信號強度。
6相關應用

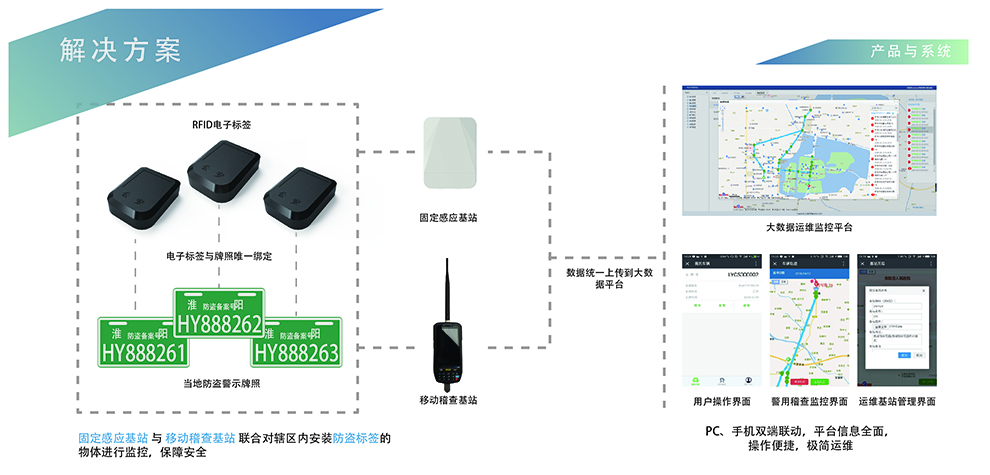

電動車防盜備案解決方案
